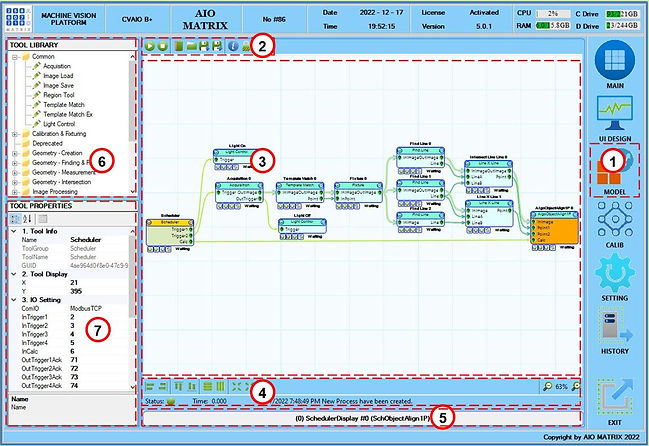

Model
1
Model
Lựa chọn hiển thị màn hình thiết kế Vision Process
2
Process Control
Manu các điều khiển chức năng của Vision Process
3
Process Display
Hiển thị Scheduler và các công cụ xử lý ảnh
4
Process Status
Hiển thị trạng thái của Vision Process
5
Scheduler Process
Lựa chọn các process hiện có của chương trình
6
Tool Library
Danh sách các công cụ xử lý ảnh
7
Tool Properties
Hiển thị các đặc tính của công cụ xử lý ảnh được chọn
Tất cả các process được hiển thị tại đây. Trong trường hợp Scheduler chưa được chọn, Vision Process được gán cho giá trị Null

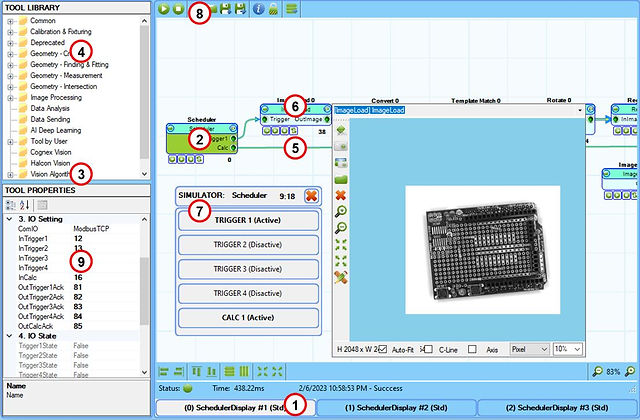

Step-by-step
1
Lựa chọn Vision Process để bắt đầu thiết kế
2
Điều chỉnh số lượng trigger của Scheduler
3
Bốc thả thuật toán Algo-Tool xử lý ảnh tương ứng
4
Bốc thả các công cụ xử lý ảnh theo yêu cầu của từng bài toán
5
Kết nối các đầu ra và đầu vào của các công cụ theo yêu cầu của bài toán
6
Nháy đúp chuột vào từng công cụ xử lý ảnh để mở cửa sổ chỉnh sửa chi tiết
7
Nháy đúp chuốt vào Scheduler để mở cửa sổ mô phỏng các tín hiệu IO
8
Bấm Start để chạy toàn bộ process, Stop để khởi tạo lại toàn bộ các công cụ
9
Điều chỉnh thuộc tính IO giao tiếp PLC của các Scheduler
Industrial Camera
CVAIO B+ có khả năng kết nối với phần lớn các loại camera công nghiệp phổ biến hiện nay như Basler, HikVision, Dahua, IMI. Ngoài ra người dùng có thể tự thiết kế mới một module kết nối với camera thông qua module Camera by User
